汽車在陽光下暴曬，會對某些零部件造成損傷。

例如，出現啟動困難的想象，

一次無法啟動，第二次甚至第三次才能啟動。

其實出現這種現象，往往是電子閥部件出現了問題，

所以，汽車電子閥檢測尤為重要。

康耐視線掃相機對汽車電子閥濾芯安全檢測的案例，

讓我們一起來領略其卓越表現。

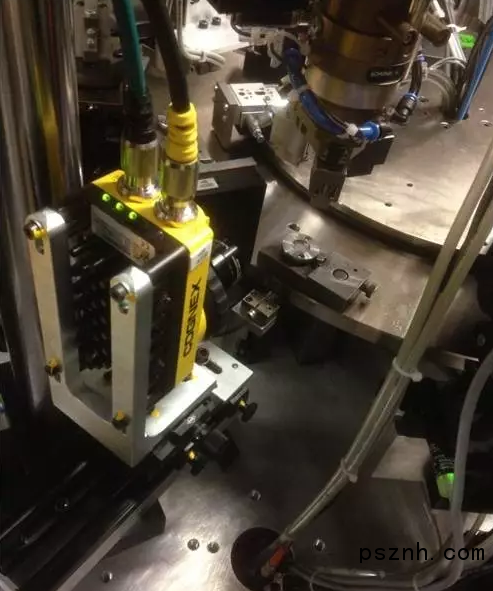

▲ 使用線掃相機In-Sight 5604-11的安裝位置
舍弗勒公司是世界知名的汽車零部件供應商，長期致力于汽車零部件和工業軸承等產品的研發與生產，為汽車發動機和離合器等提供關鍵性技術。汽車電磁閥是汽車發動機重要的零部件，也是舍弗勒的主要產品之一。其中，濾網是汽車電磁閥關鍵部件，其質量好壞直接  影響汽車電磁閥的工作性能。

 1

原有方案存在的問題

作業對象：電磁閥濾網

原有解決方案：人工目檢

存在問題：耗費大量人力并存在巨大風險

解讀：汽車電磁閥濾網由塑料制成，在全自動化線上需要將濾網自動安裝在濾芯上，網格大小為0.3mm。在未使用視覺技術以前，生產檢測依靠人工目檢。工人需要通過放大鏡挨個仔細檢查濾網圈上面的各種缺陷，如濾網連接處斷裂、濾網破損、非網格處劃痕等。這種純?nèi)斯つ繖z的方式存在巨大的風險，也長期占用了很多的人力成本。



“2011年，我們有一個很大的生產部門在裝配汽車凸輪相位調節器的某一道工序時，由于是手工裝配，工人頻繁發生漏裝零件的問題，”舍弗勒的生產經理講道，“為了徹底規避這一人為風險，我們開始考慮采用視覺系統對裝配過程進行監控。”



基于康耐視視覺技術在業內的領先地位，舍弗勒在咨詢康耐視公司技術專家之后，決定采用其先進的視覺系統來對生產線進行技改。



2

康耐視的解決方案

作業對象： 電磁閥濾網

解決方案：In-Sight 5600系列

全新效果：在現場，由于電磁閥濾網檢測的特殊性，應用視覺系統存在諸多挑戰。但康耐視技術工程師和舍弗勒的技術人員共同合作，依托康耐視強大的視覺技術輕松逾越了這些難題。



“比如，電磁閥濾網是呈圓周分布，要想獲得它的圖片就必須使用線掃相機+編碼器，我們需要非常穩定的機械機構來固定電磁閥濾芯，并且采用電機旋轉來獲得圖片，”舍弗勒生產主管指出，“如果濾芯在旋轉的過程中振動較大或者同心度不好，那么掃描出來的圖片的線性效果就會很差。”



針對這個問題，雙方技術人員設計選用了一種特定的機械結構來旋轉電磁閥，然后通過使用線掃相機掃描拍攝到它的整個圓周表面，從而獲得了有效的圖片。



“在獲得良好的圖片之后，我們發現濾網的網格很精細，要求線掃相機拍出的圖片能清晰的看到網格，從而確保能檢測出濾網的缺陷，這就對光源和鏡頭調整增加了很大難度。”康耐視技術工程師表示，“再加上電磁閥濾網的網格部分大小不一，按面積大小分類共有三種，都需要進行檢測，這也給相機檢測出了一道難題。”



于是，康耐視技術工程師找到最小的一處網格作為定位，然后依次對5個網格處進行圖片處理和分析。不但要對濾網連接處的部分檢查其是否有斷裂或者劃痕，還要對網格以外部分進行全面檢測，以確保濾網的完好無損。



“在這幾種缺陷檢測中，由于缺陷都比較小，對圖片處理的要求十分高，我們幾乎對每一處需要檢測的地方都進行了Point Filter和Neighbor Filter圖像預處理。所有需要客戶去調整的工作，我們?nèi)慷甲鲈诹擞脩糇远x界面里面，從而極大方便了操作人員的調整。”康耐視技術工程師指出，“對操作員來說，他們并不需要理解每一步程序的意義，我們只需要告訴他們，有哪些圖形范圍需要設定、怎么設定，有哪些參數需要調整就可以了。如果使用其它相機系統，那么問題來了，操作員必須要詳細了解每一個工具以及工具中很多參數的用途和操作方法，這樣就大大增加了操作難度。”



另外，康耐視視覺系統中強大的電子表格功能大大簡便了復雜程序的編寫難度。舍弗勒技術人員也曾經使用過其它品牌的視覺系統，但是他們發現，這些系統在實現單一功能的工具檢測時并沒有問題，然后一旦進行復雜程序的編寫，“往往不是寫的很亂、很難有清晰的邏輯可言，就是無法去完美的實現檢測功能。而康耐視強大的電子表格界面，使程序編寫變得無限自由、無限可能，這也是我們最喜歡康耐視視覺技術的地方。”



【總結】

舍弗勒的生產經理表示：“康耐視線掃相機的成功使用大大增強了舍弗勒對自身產品質量的信心，“在電磁閥濾網的檢測中，我們使用的相機是很先進的，在所知道的同行業中目前還沒有使用相機進行濾網檢測，這也是我們產品重要優勢所在！”
