圖1SGM58031功能框圖

SGM58031是圣邦微電子推出的超小尺寸、超低功耗，并帶有內部電壓基準的16位Sigma-Delta（Σ-Δ）型模數轉換器，3V~5.5V工作電壓，非常易于配置。即便是初出茅廬的工程新手，也可以輕松地獲得所需的測量精度。

SGM58031適用范圍涵蓋傳統的工業和醫療用儀器儀表、工業現場變送器和傳感器，以及各種溫度、壓力、電壓、電流等低速信號精密信號采樣模塊，可用于實現溫度測量、工廠自動化與流程控制和電池監測等多種功能。

SGM58031性能參數

·      支持4通道單端輸入或2通道差分輸入

·      集成PGA，可選增益2/3、1、2、4、8和16

·      內部/外部參考源寄存器配置可選

·      峰-峰值有效位數16位

·      集成ADC轉換結果數字比較器，可自由設置上下限

·      休眠模式下功耗0.8μA

·      MSOP-10和TDFN-3×3-10L兩種封裝可選

SGM58031典型應用

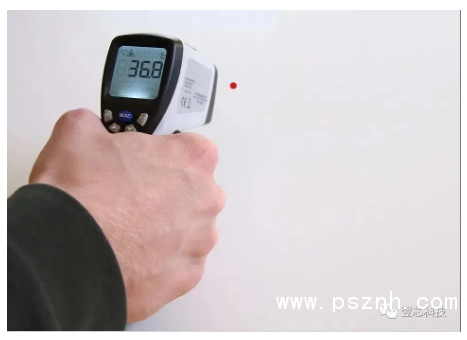

基于熱電堆傳感器的額溫槍測溫方案

圖2 熱電堆傳感器測溫

惠斯通橋測量方案

圖3 惠斯通橋測量參考電路

RTD測量方案

圖4 RTD測量參考電路

此外，圣邦微電子還推出了同系列產品SGM58200。

SGM58200是與SGM58031管腳兼容的24位Sigma-Delta（Σ-Δ）型模數轉換器，最高有效位數可達20.8位。
