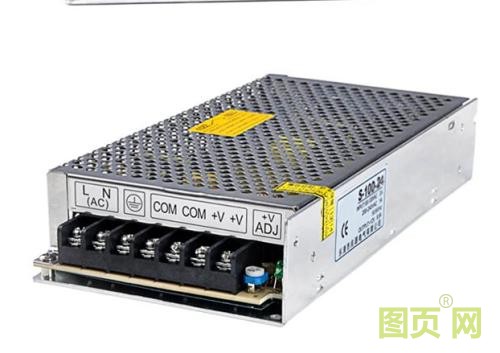

關于開關電源的基本設計思想是先整流，把交流電轉換成高壓直流電壓，然后用PWM調制方式控制功率開關管的開斷速度，開關頻率一般在10kHZ以上，最大可達數百KHZ等，產生變流信號，然后通過高頻變壓器耦合，輸出交流電壓，再經過整流、濾波得到低壓直流電壓，有的直流輸出端加入反饋電路，實時控制PWM調制信號，使輸出電壓達到動態平衡。下面小編告訴大家在開關電源大電容處沒有電壓300V怎么回事？
開關電源輸入端整流屬于橋式整流還是半波整流？盡管大多數開關電源采用橋式整流的方式，但也有采用半波整流的，如下圖所示，半波整流的開關電源只有1個整流二極管，橋式整流的二極管有4個（或橋堆），如果采用濾波得到的170V直流電壓在正常范圍內。
橋式整流輸入端的交流電壓是否為220V？如果輸入端沒有220V，只有130V左右，經過整流濾波的直流電壓為170V也屬正常范圍，這種情況可能是整流前端串聯了有限流電阻，或者容阻降壓電路，其整流前端串接了一限流電阻。
如果整流輸入端的交流電壓測量值在220V左右，并且是橋式整流（4根二極管或4根橋堆），整流輸出只有170V左右，那么很可能是整流橋發生故障，某個或多個二極管開路，使橋式整流變?yōu)榘氩ㄕ?，斷開電源，測量整流橋是否正常即可?；蚩捎蔀V波電容失效引起，測量濾波電容是否正常。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
