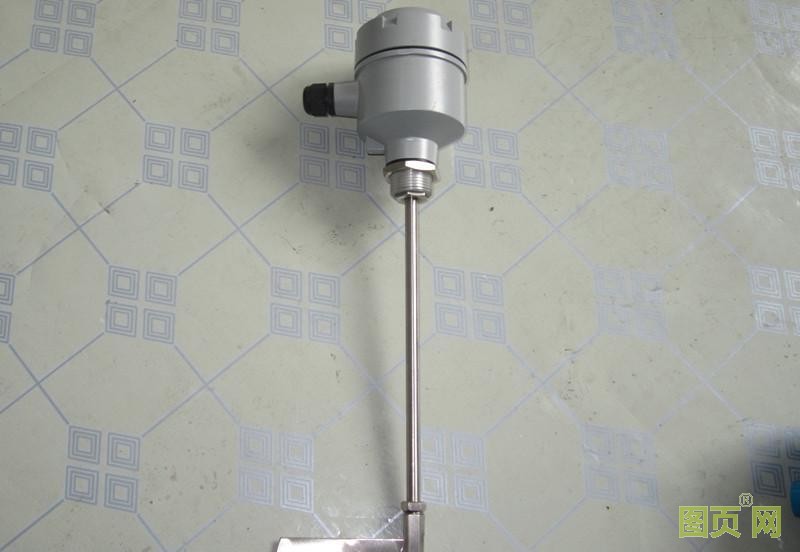

關于射頻導納開關RF導納是由電容式物位技術發展而來，具有防掛料、高可靠性、高精度、廣適用性等特點，是電容式物位技術的升級。我們所說的射頻導納，是指電學中阻抗的倒數，它是由電阻性成分、電容性成分、感受性成分組成的，二射頻即是高頻無線電波譜，因此，射頻導納可理解為用高頻無線電波來測量導納。儀器運行時，儀器的傳感器與被測介質和儀器壁形成導納值，物位變化時，導納值也隨之發生變化，電路單元將測量導納值轉換為物位信號輸出，實現物位測量。下面小編告訴大家射頻導納開關的工作原理是什么？
電容技術與射頻導納物位開關的最大區別在于量程的多樣性和防掛技術。
多種多樣的射頻導納物位開關測量不僅僅是電容的測量，而是電容、電阻和電感的綜合量，這使得測量更加全面和精確。
防掛技術是在測量電極與地極之間加一個屏蔽電極，使測量電極與掛料保持保護。通過同相放大器放大后，在電路單元的測量信號上引出一條線，其輸出連接到同軸電纜屏蔽層，再連接到探頭的屏蔽層。放大電路為同相放大，增益為“1”，輸出信號和輸入信號等電位相同，頻率相同但彼此隔離。地面電線是電纜中另一根豎直的電線。同軸電纜中心線與外層屏蔽存在著上述關系，因此兩者之間不存在電位差，也就不會有電流通過，也就是說不會有電流從中心線漏出，等于兩者之間沒有電容或電容等于零。所以電纜的溫度效應、安裝電容等也不會有影響。
RF導納物位開關產品特性：
通用：可測量液面和料面，能滿足不同溫度、壓力、介質的測量要求，測量精度很高。
它可以在800℃和5Mpa超高壓下工作，適用于腐蝕、沖擊等惡劣環境。
防掛料：良好的電路設計及傳感器結構，使其測量不受傳感器掛料的影響而無需定值。
定期清洗，避免測量錯誤。
免修：測量過程無動件，無機械零件損壞問題，無需維修。
抗干擾：接觸式測量，抗干擾能力強，能克服蒸汽，泡沫和攪拌等因素的影響。
精度和可靠性：測量量的多樣性，使測量更精確，不受環境變化的影響，穩定性高，使測量。
使用壽命更長
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
