熱阻是指當溫度發生變化時，材料的電阻也會隨之發生變化，從而測量溫度的現象。電阻值改變時，儀表就會顯示電阻值所對應的溫度值。

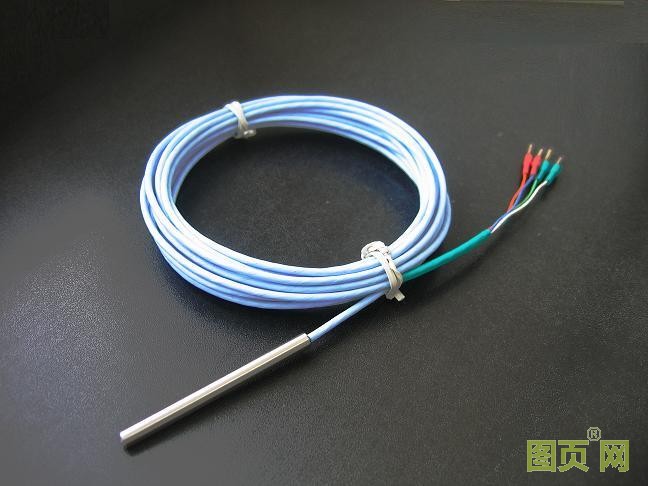

　　熱阻傳感器是根據導體或半導體電阻率隨溫度變化的原理制作的。鉑是一種貴金屬，由于其耐高溫、高溫性能和長壽命的特點，所以被廣泛應用。



　　鉑阻值與溫度呈非線性關系，即Rt=R0（I+αt+βt2）（t在0~630℃之間）



　　（1）式中：Rt—鉑熱電阻電阻電阻值，Ω；R0—鉑熱電阻在0℃時電阻值，R=100Ω；α—一階溫度系數，α=3.908×10-3（℃）β—二階溫度系數，β=5.802×10-7（℃）在實際測溫電路中，測得的鉑熱電阻電壓量，因此需要用鉑熱電阻的電阻值來導出電壓值與溫度的函數關系，即Ut=f（Rt）=f[f（t）]。



　　（2）由此計算實際溫度（即測量）。



　　熱阻傳感器分類



　　一、NTC熱阻傳感器：



　　這類傳感器是一種負溫系數傳感器，即：隨著溫度的升高，傳感器的阻值降低；



　　二、PTC熱阻傳感器：



　　這類傳感器為正溫系數傳感器，即：隨著溫度的升高，傳感器的阻值增大。



　　熱阻傳感器的安裝



　　熱阻的安裝應注意測溫準確、可安全檢測、維護方便，且不影響設備的運行和生產操作。為了達到上述要求，在對熱電阻的安裝位置和插入深度的選擇上應注意以下幾點：



　　為使熱電阻測量端與被測介質之間具有充分的熱交換，應合理地選擇測點位置，并盡可能地避免在閥門、彎頭、管道和設備死角附近安裝熱電阻。



　　具有保護套的熱電阻具有傳熱和散熱損失，為減少測量誤差，熱電偶和熱電阻應具有足夠的插入深度：



　　（1）對于測量管道中心流體溫度的熱電阻，測量端通常應插入管道中心（垂直安裝或傾斜安裝）。如果測試流體的管徑為200毫米，則熱阻插入深度應為100毫米。



　　（2）對于高溫高壓和高速流體（例如主蒸汽溫度）的溫度測量，為減少保護套對流體的阻力，防止保護套在流體作用下破裂，可采用保護管淺插或采用熱套式熱電阻，淺插式熱阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱阻標準插入深度為100mm；



　　如果需要測量的是煙氣在煙道中的溫度，盡管煙道直徑為4米，1米的熱電阻插入深度就可以了。



　　（4）如果測量的原始樣品插入深度超過1米，則應盡可能垂直地安裝，或附加支架和保護套。
