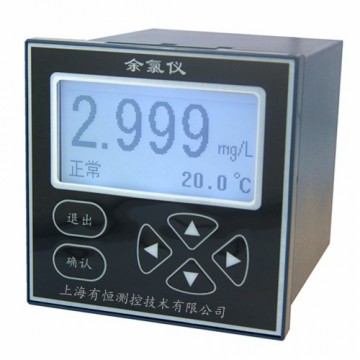

上海有恒UHCL-200D型恒壓法在線余氯

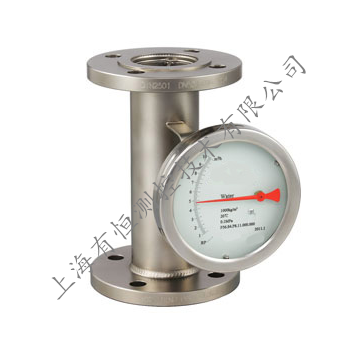

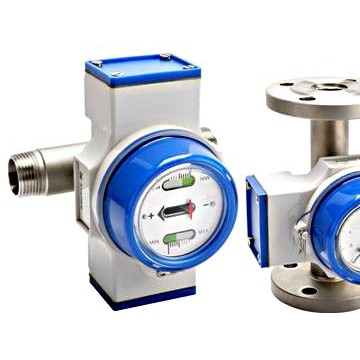

上海金屬管浮子流量計廠家_金屬管轉
山東液位監測超聲波液位計物位計
UHZ防腐磁性浮子液位計

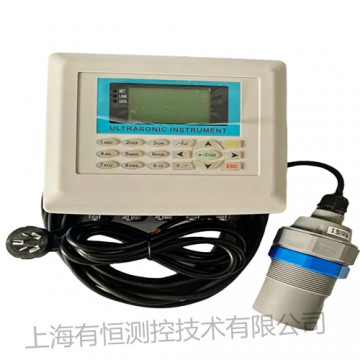

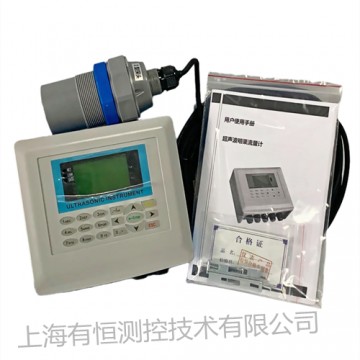

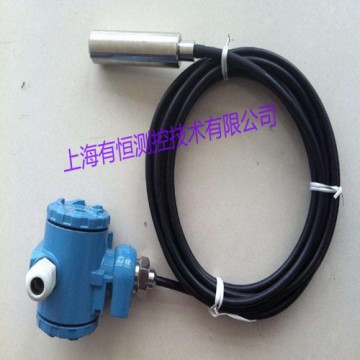

上海UHTL-20超聲波液位計水位計

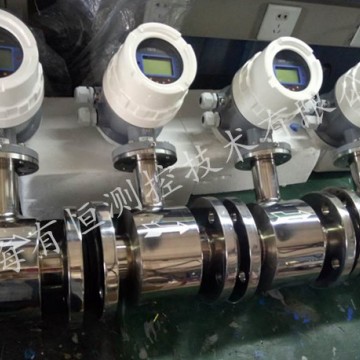

LDE系列全不銹鋼智能電磁流量計
食品液體流量計 衛生型渦街流量計
山東菏澤巴歇爾槽明渠流量計

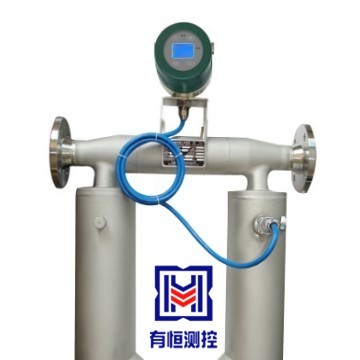

酒精科里奧利質量流量計 甲醇科氏力
- 品牌：
- 上海有恒
- 參數：
- 見詳情頁
- 型號：
- UHLUGB

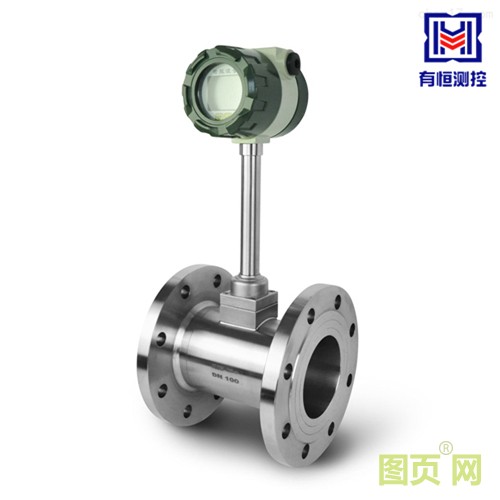

1、LUGB系列滿管型壓電式渦街流量儀表 DN20-DN300
2、LUGE系列滿管型電容式渦街流量儀表 DN20-DN300
3、LUGB/E系列電池供電型渦街流量儀表 DN20-DN300

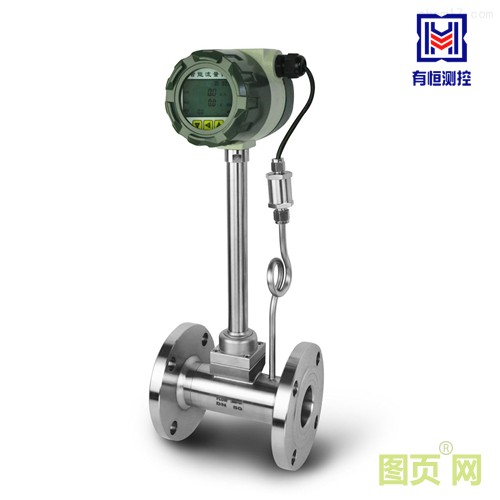

分體式渦街流量計可配溫度壓力補償，配智能流量積算儀（流量計算機）LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
二、上海有恒LUGB管道式蒸汽流量計工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:f=StV/d
式中：f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
三.主要技術指標 表(一)
|
公稱通徑(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
附表 參比條件下渦街流量傳感器工況流量范圍
|
儀表口徑 (mm) |
液體 |
氣體 |
||
|
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
|
|
20 |
1~10 |
40~396 |
5.5~50 |
218~1982 |
|
25 |
1.6~16 |
32~325 |
8.5~70 |
172~1420 |
|
40 |
2.5~25 |
13~130 |
22~220 |
115~1147 |
|
50 |
3.5~35 |
9~93 |
36~320 |
96~854 |
|
65 |
6.5~68 |
8~82 |
50~480 |
61~583 |
|
80 |
10~100 |
6~65 |
70~640 |
45~417 |
|
100 |
15~150 |
5~50 |
130~1100 |
43~367 |
|
125 |
27~275 |
5~47 |
200~1700 |
33~290 |
|
150 |
40~400 |
4~40 |
280~2240 |
27~221 |
|
200 |
80~800 |
3~33 |
580~4960 |
24~207 |
|
250 |
120~1200 |
3~26 |
970~8000 |
20~171 |
|
300 |
180~1800 |
2~22 |
1380~11000 |
17~136 |
